- удобный доступ к клеммному блоку, оперативный монтаж;
- открытие и закрытие крышки без использования специальных инструментов, надежное герметичное соединение;
- варианты установки: непосредственно на трубопровод или на стену;
- полимерный материал корпуса обеспечивает надежную защиту от механических воздействий и агрессивных сред;
- прочный шнур не дает крышке упасть, решая проблему потери или неудобного хранения при проведении работ;
- степень защиты IP66 обуславливает надежную работу оборудования даже в суровых условиях эксплуатации;
- сертифицирован для взрывоопасных зон;
- cравним по характеристикам с коробками с механическим термостатом Terminator ZT производства Thermon.
Коробки с механическим термостатом для управления по температуре поверхности Терминал ExТМ

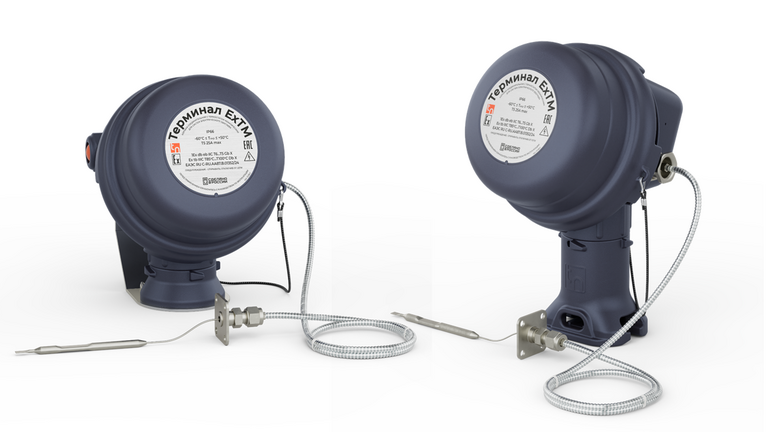

Терминал ЕхТМ – это неметаллические взрывозащищенные коробки с механическим термостатом для использования в качестве устройства контроля температуры стенки трубопровода, емкости или иного обогреваемого оборудования и подведения электропитания нагревательных кабелей при выполнении задач поддержания температуры или защиты от замерзания.
Линейка коробок Терминал ExТМ включает модели, оптимизированные для:
— диапазона регулирования температуры (от 0 до 100 °С, от 0 до 200 °С, от 0 до 300 °С, от 0 до 500 °С);
— номинального напряжения переменного тока (230 или 400 В);
— типа подключаемого нагревательного кабеля в проекте (саморегулирующийся, одножильный резистивный или с минеральной изоляцией);
— вида крепления (на трубопровод или на стену).
Область применения: взрывоопасные зоны помещений и наружных установок согласно Ех-маркировке и ГОСТ IEC 60079-14-2013, общепромышленные зоны.
- Преимущества
- Состав комплекта
- Тех характеристики
- Артикулы
- Условное обозначение
- Дополнительно
- Сертификаты и декларации
Коробки типа Терминал ExТМ-….-…-ТК и Терминал ExТМ-….-…-НК, кроме Терминал ExТМ-….-МИК-НК

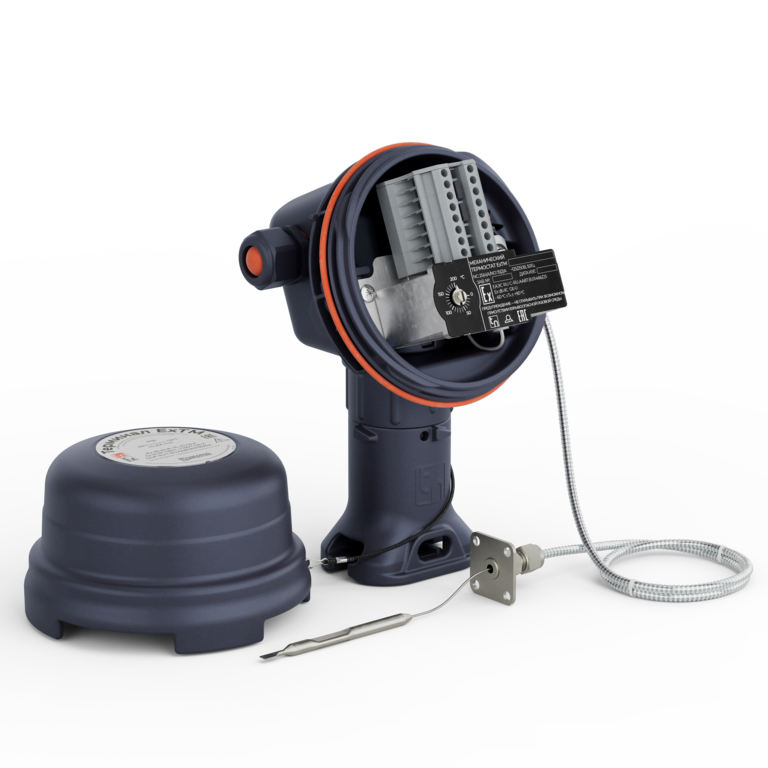

• Корпус соединительной коробки в сборе
• 1 пылевлагозащитный колпачок М25
• 1 заглушка М25
• Крышка соединительной коробки
• Монтажная колонка
• Гайка крепления корпуса к монтажной колонке
• Механический термостат на кронштейне с капиллярным датчиком температуры в защитном металлорукаве, кабельным вводом М20, устройством ввода под теплоизоляцию и блоком клемм
• Шнур крепления крышки к корпусу
• Направляющая для хомута
• Хомут из нержавеющей стали Б-250 с замком
• Паспорт
• Инструкция по монтажу и применению
Коробки типа Терминал ExТМ-….-МИК-НК
• Корпус соединительной коробки в сборе
• 1 пылевлагозащитный колпачок М25
• 1 пылевлагозащитный колпачок М20
• 1 заглушка М20
• Крышка соединительной коробки
• Монтажная колонка
• Гайка крепления корпуса к монтажной колонке
• Механический термостат на кронштейне с капиллярным датчиком температуры в защитном металлорукаве, кабельным вводом М20, устройством ввода под теплоизоляцию и блоком клемм
• Хомут из нержавеющей стали Б-250 с замком
• Направляющая для хомута
• Шнур крепления крышки к корпусу

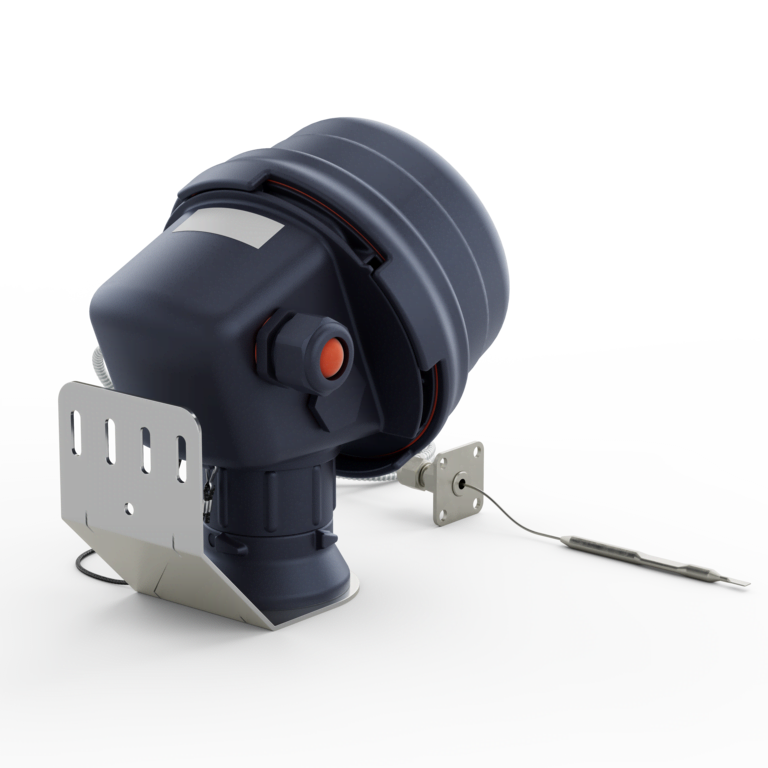

• Кронштейн для крепления на стену
• 3 винта с шайбами
• Паспорт
• Инструкция по монтажу и применению
| ЕхТМ-K100-…-… | ЕхТМ-K200-…-… | ЕхТМ-K300-…-… | ЕхТМ-K500-…-… | |
| Номинальное напряжение
переменного тока |
230 В или 400 В (в зависимости от модели термостата) | |||
| Макс. коммутирующая способность | 25 A (230 В) или 16 А (400 В) | |||
| Диапазон температуры окр. среды при эксплуатации, °С | –60…+55 | |||
| Макс. температура поверхности трубы / эксплуатационная температура основания монтажной колонки, °С | 250 | |||
| Мин. температура монтажа, °С | –60 | |||
| Диапазон регулируемой температуры, °С | 0…100 | 0…200 | 0…300 | 0…500 |
| Температурный дифференциал, °С | 5±1,5 | 10±3 | 15±5 | 22±8 |
| Макс. температура воздействия на термочувствительный элемент, °С | 130 | 230 | 330 | 530 |
| Тип электрического подключения | винтовые взрывозащищенные клеммы | |||
| Длина капиллярной трубки, мм | 1000 | |||
| Длина термочувствительного элемента, мм | 80 | 100 | 70 | 120 |
| Диаметр термочувствительного элемента, мм | 6 | 4 | ||
| Степень защиты оболочки | IP66 | |||
| Макс. частота электрических переключений | 180 циклов/час | |||
| Мин. количество электрических циклов на срок службы | 100 000 циклов | |||
| Мин. количество механических циклов на срок службы | 250 000 циклов | |||
Более подробную техническую информацию смотрите в каталоге «Промышленный обогрев» или запросите у наших специалистов любым удобным для вас способом.
ООО «Термо-Нова» оставляет за собой право корректировать и пересматривать технические параметры в связи с совершенствованием конструкций и технологии.
| 32.17.01.11 | Терминал ЕхТМ-К100-С-ТК | Соединительная неметаллическая коробка с механическим термостатом для контроля питания всех типов кабелей параллельного сопротивления по температуре поверхности с установкой на трубопровод |
| 32.27.01.11 | Терминал ЕхТМ-К200-С-ТК | Соединительная неметаллическая коробка с механическим термостатом для контроля питания всех типов кабелей параллельного сопротивления по температуре поверхности с установкой на трубопровод |
| 32.17.01.11-400 | Терминал ЕхТМ-К100-С-ТК-400 | Соединительная неметаллическая коробка с механическим термостатом для контроля питания всех типов кабелей параллельного сопротивления по температуре поверхности с установкой на трубопровод на номинальное напряжение 400 В |
| 32.27.01.11-400 | Терминал ЕхТМ-К200-С-ТК-400 | Соединительная неметаллическая коробка с механическим термостатом для контроля питания всех типов кабелей параллельного сопротивления по температуре поверхности с установкой на трубопровод на номинальное напряжение 400 В |
| 32.17.01.22 | Терминал ЕхТМ-К100-С-НК | Соединительная неметаллическая коробка с механическим термостатом для контроля питания всех типов кабелей параллельного сопротивления по температуре поверхности с установкой на стену |
| 32.27.01.22 | Терминал ЕхТМ-К200-С-НК | Соединительная неметаллическая коробка с механическим термостатом для контроля питания всех типов кабелей параллельного сопротивления по температуре поверхности с установкой на стену |
| 32.37.01.22 | Терминал ЕхТМ-К300-С-НК | Соединительная неметаллическая коробка с механическим термостатом для контроля питания всех типов кабелей параллельного сопротивления по температуре поверхности с установкой на стену |
| 32.17.01.22-400 | Терминал ЕхТМ-К100-С-НК-400 | Соединительная неметаллическая коробка с механическим термостатом для контроля питания всех типов кабелей параллельного сопротивления по температуре поверхности с установкой на стену на номинальное напряжение 400 В |
| 32.27.01.22-400 | Терминал ЕхТМ-К200-С-НК-400 | Соединительная неметаллическая коробка с механическим термостатом для контроля питания всех типов кабелей параллельного сопротивления по температуре поверхности с установкой на стену на номинальное напряжение 400 В |
| 32.37.01.22-400 | Терминал ЕхТМ-К300-С-НК-400 | Соединительная неметаллическая коробка с механическим термостатом для контроля питания всех типов кабелей параллельного сопротивления по температуре поверхности с установкой на стену на номинальное напряжение 400 В |
| 32.17.02.11 | Терминал ЕхТМ-К100-1Р-ТК | Соединительная неметаллическая коробка с механическим термостатом для контроля питания кабелей Контур-1Р по температуре поверхности с установкой на трубопровод |
| 32.27.02.11 | Терминал ЕхТМ-К200-1Р-ТК | Соединительная неметаллическая коробка с механическим термостатом для контроля питания кабелей Контур-1Р по температуре поверхности с установкой на трубопровод |
| 32.17.02.22 | Терминал ЕхТМ-К100-1Р-НК | Соединительная неметаллическая коробка с механическим термостатом для контроля питания кабелей Контур-1Р по температуре поверхности с установкой на стену |
| 32.27.02.22 | Терминал ЕхТМ-К200-1Р-НК | Соединительная неметаллическая коробка с механическим термостатом для контроля питания кабелей Контур-1Р по температуре поверхности с установкой на стену |
| 32.37.02.22 | Терминал ЕхТМ-К300-1Р-НК | Соединительная неметаллическая коробка с механическим термостатом для контроля питания кабелей Контур-1Р по температуре поверхности с установкой на стену |
| 32.17.05.22 | Терминал ЕхТМ-К100-МИК-НК | Соединительная неметаллическая коробка с механическим термостатом для контроля питания кабелей Контур-МИК по температуре поверхности с установкой на стену |
| 32.27.05.22 | Терминал ЕхТМ-К200-МИК-НК | Соединительная неметаллическая коробка с механическим термостатом для контроля питания кабелей Контур-МИК по температуре поверхности с установкой на стену |
| 32.37.05.22 | Терминал ЕхТМ-К300-МИК-НК | Соединительная неметаллическая коробка с механическим термостатом для контроля питания кабелей Контур-МИК по температуре поверхности с установкой на стену |
| 32.57.05.22 | Терминал ЕхТМ-К500-МИК-НК | Соединительная неметаллическая коробка с механическим термостатом для контроля питания кабелей Контур-МИК по температуре поверхности с установкой на стену |
1. Зона: Ex – взрывоопасная зона
2. Тип коробки: ТМ – механический термостат
3. Диапазон регулируемой температуры:
К100 – от 0 °C до 100 °C
К200 – от 0 °C до 200 °C
К300 – от 0 °C до 300 °C
К500 – от 60 °C до 500 °C
4. Тип подключения кабеля:
С – для саморегулирующегося кабеля
1Р – для одножильного кабеля последовательного
сопротивления
МИК – для кабеля с минеральной изоляцией
5. Вариант монтажа: ТК – на трубе (неприменимо для моделей типа ExTM-К300, ExTM-К500, а также для ExTM-…-МИК), НК – на стене
6. Номинальное напряжение, В: отсутствие символа – 230 В, 400 – 400 В.
Дополнительно заказываются:
МК-1 Монтажный кронштейн из нержавеющей стали
Б–100, 530 Хомут из нержавеющей стали
НЗКВ-1 Набор для механической защиты и ввода под теплоизоляцию нагревательного кабеля типа Контур-СН, Контур-СН(КВ), Контур-СВ и Контур-СВ(У)
НЗКВ-2 Набор для механической защиты и ввода под теплоизоляцию нагревательного кабеля типа Контур-ПР и Контур-ПРВ
НЗКВ-3 Набор для механической защиты и ввода под теплоизоляцию нагревательного кабеля типа Контур-1Р
Кабельный ввод силового/контрольного кабеля взрывозащищенный М25
Сертификаты соответствия Техническим регламентам Таможенного Союза:
- «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011)
