Термостат механический ExTM

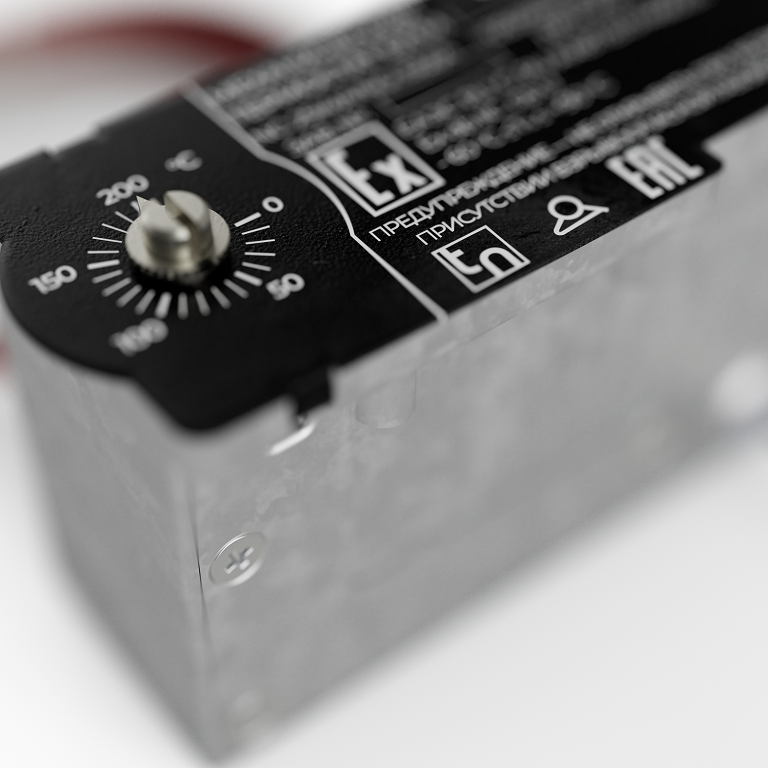

Изображение микропереключателя механического термостата ExTM

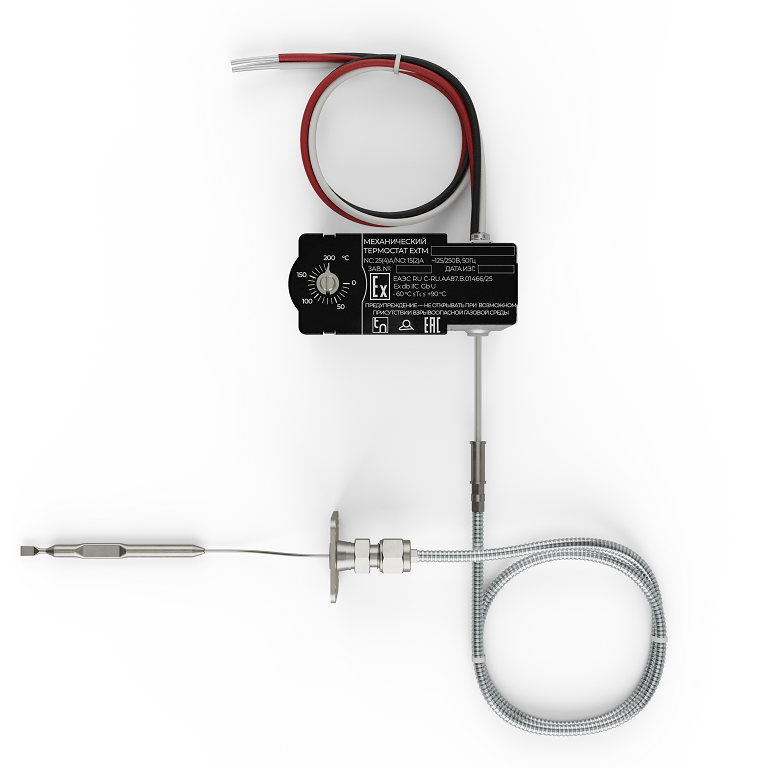

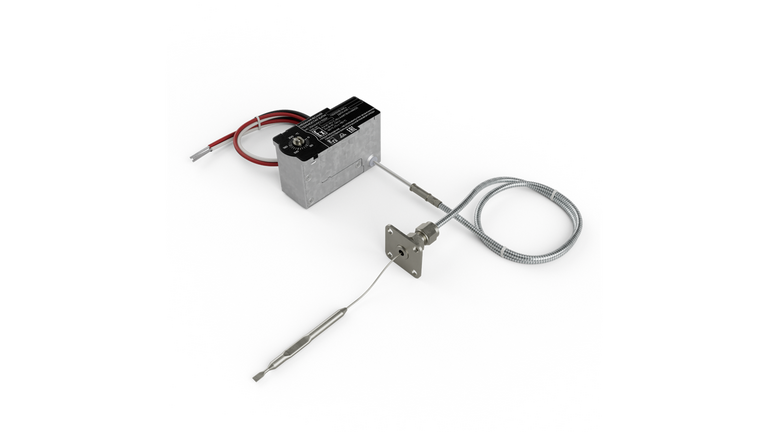

Общий виде механического термостата ExTM

Термостат механический ЕхТМ

ЕхТМ – механический капиллярный термостат, предназначенный для поддержания заданной температуры в системе электрообогрева путем своевременного включения и отключения подключенной к нему нагревательной секции.

Состоит из микропереключателя в металлическом корпусе, капилляра длиной от 0,5 до 3 метров и датчика в виде металлической капсулы с рабочей жидкостью. Термостаты ЕхТМ просты в настройке и надежны в работе.

Термостат ЕхТМ, являясь Ex-компонентом, установленный в корпус соединительной коробки Терминал производства «Термо Нова», представляет собой законченное Ex-оборудование:
• Терминал ExTM-К…-…-ТК (НК) — коробка соединительная с механическим термостатом для управления электрообогревом по температуре поверхности трубопровода или резервуара;
• Терминал ExTM-K100A-K-НК – коробка соединительная с механическим термостатом для управления электрообогревом по температуре окружающей среды.

Широкая линейка термостатов ExTM позволяет подобрать модификацию, оптимальную для вашего проекта.

Область применения: взрывоопасные зоны помещений и наружных установок согласно Ех-маркировке и ГОСТ IEC 60079-14-2013, общепромышленные зоны.

  1. Заказать
Категория:
  • непрерывный контроль температуры;
  • простая настройка и надежная работа оборудования;
  • металлорукав для защиты капилляра от механических повреждений;
  • широкий номенклатурный ряд для подбора оптимального решения;
  • является Ex-компонентом и может применяться во взрывоопасных зонах в составе законченного Ex-оборудования.

Конструкция термостата ExTM

1. Микропереключатель в герметичном металлическом корпусе из высокопрочного алюминиевого сплава ADC12.
2. Термочувствительный элемент, состоящий из гибкой капиллярной трубки (2а) длиной от 0,5 м до 3 м и металлической колбы, заполненной жидкостью (2b).

ЕхТМ-А**** ЕхТМ-В****
Электрические параметры NC:16(4)A, 125/250/400В;
NO:10(2)A, 125/250/400В		 NC:25(4)A, 125/250;
NO:15(2)A, 125/250
Частота, Гц 50
Электрический ресурс в рабочих циклах 100 000
Точность регулирования температуры, ºС:

для диапазона от -35 ºС до +35 ºС

 3,5
для диапазона от -10 ºС до +40 ºС 2,5
для диапазона от +4 ºС до +40 ºС  2
для диапазона от 0 ºС до +60 ºС  3
для диапазона от +30 ºС до +90 ºС  3
для диапазона от +30 ºС до +110 ºС 4
для диапазона от 0 ºС до +100 ºС 5
для диапазона от 0 ºС до +200 ºС 10
для диапазона от +50 ºС до +200 ºС 7,5
для диапазона от 0 ºС до +300 ºС 12,5
для диапазона от +50 ºС до +300 ºС 20
для диапазона от +50 ºС до +400 ºС 20
для диапазона от +60 ºС до +500 ºС 20
для диапазона от -20 ºС до +40 ºС 3,5
Максимальная температура воздействия на чувствительный элемент, ºС:

для диапазона от -35 ºС до +35 ºС

 +60
для диапазона от -10 ºС до +40 ºС +70
для диапазона от +4 ºС до +40 ºС +70
для диапазона от 0 ºС до +60 ºС +90
для диапазона от +30 ºС до +90 ºС +120
для диапазона от +30 ºС до +110 ºС +140
для диапазона от 0 ºС до +100 ºС +130
для диапазона от 0 ºС до +200 ºС +230
для диапазона от +50 ºС до +200 ºС +230
для диапазона от 0 ºС до +300 ºС +330
для диапазона от +50 ºС до +300 ºС +330
для диапазона от +50 ºС до +400 ºС +430
для диапазона от +60 ºС до +500 ºС +530
для диапазона от -20 ºС до +40 ºС +70
Температура окружающей среды при эксплуатации, ºС –60…+55
Эксплуатационная температура, ºС -60…+90
Минимальная температура монтажа, ºС -60
Маркировка взрывозащиты (Ех-маркировка)* Ex db IIC Gb U

* Знак U, стоящий после Ех-маркировки термостата ЕхТМ, означает, что при его эксплуатации необходимо соблюдать следующие ограничения:

— термостат ЕхТМ является Ех-компонентом, не предназначен для самостоятельного применения во взрывоопасных зонах и требует дополнительной оценки и сертификации в составе законченного Ех-оборудования в соответствии с требованиями всех стандартов, распространяющихся на Ех-оборудование;

— для подключения жил кабеля термостата ЕхТМ необходимо использовать клеммные зажимы с EPL не хуже Gb, сертифицированными согласно требованиям ТР ТС 012/2011 с соответствующей областью применения и видами взрывозащиты, а также характеристиками безопасности, не ухудшающими характеристики безопасности.

Термостат ЕхТМ необходимо устанавливать внутри корпусов со степенью защиты от внешних воздействий не менее IP54 с EPL не хуже Gb, сертифицированными согласно требованиям ТР ТС 012/2011 с соответствующей областью применения и видами взрывозащиты, а также характеристиками безопасности, не ухудшающими характеристики безопасности устройств.

Номенклатура термостатов ExTM приведена в каталоге «Промышленный обогрев», на странице с описанием продукции, в разделе «Структура условного обозначения».
Механический термостат ExTM поставляется по согласованному чертежу. Для уточнения деталей и заказа обратитесь к техническим специалистам «Термо Нова».

Структура условного обозначения термостатов ExTM приведена в каталоге «Промышленный обогрев», на странице с описанием продукции, в разделе «Структура условного обозначения».

Сертификаты соответствия Техническим регламентам Таможенного Союза:

  • «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011)
