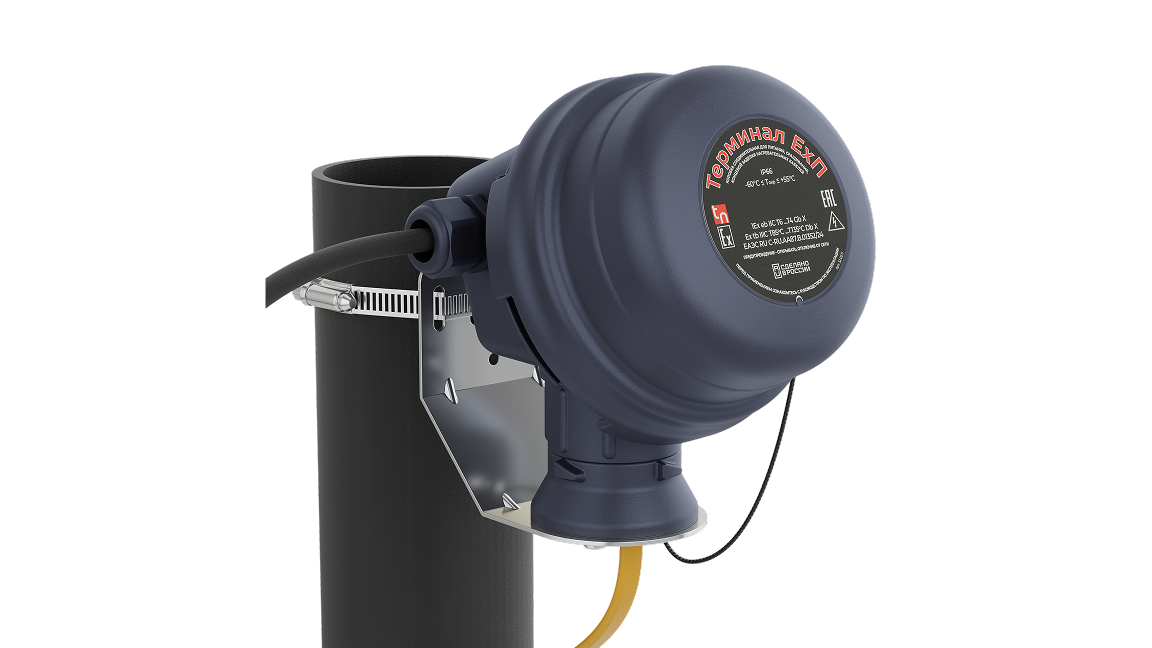

Коробки соединительные взрывозащищенные Терминал ExП-1Р-НК

4,00 ₽

Неметаллические соединительные коробки Терминал ExП-1Р-НК разработаны специально для подключения источников питания, выполнения Т-образных соединений и конечной заделки до трех одножильных нагревательных кабелей последовательного сопротивления в полимерной оболочке марки Контур-1, с установкой на стену или иную строительную конструкцию.

Конструкция соединительных коробок «Терминал» создана для максимально удобного монтажа на объекте. По техническим характеристикам и применению коробки Терминал ExП-1Р-НК сопоставимы с соединительными коробками Terminator ZP-R-WP.

Коробки Терминал ExП-1Р-НК доступны к заказу с клеммным блоком 10 мм² и 16 мм².

Область применения: взрывоопасные зоны помещений и наружных установок согласно Ех-маркировке и ГОСТ IEC 60079-14-2013, общепромышленные зоны.

Скачать описание из каталога

Заказать

легкий доступ к клеммному блоку для монтажа и регламентированного обслуживания благодаря быстрозажимному резьбовому механизму крышки;
установка на стену или иную строительную конструкцию;
корпус из стеклонаполненного полимерного материала, устойчивый к механическим повреждениям, коррозии, ультрафиолету;
съемный клеммный блок на DIN-рейке облегчает выполнение электропроводки системы;
прочный шнур исключает падение или потерю крышки во время монтажа;
возможность ввода до трех кабелей;
высокая степень пыле и влагозащиты – IP66;
сертифицирована для взрывоопасных зон.

Корпус соединительной коробки в сборе
Блок клемм 10 мм² или 16 мм²с перемычками и DIN-рейкой
Заглушка M25
Пылевлагозащитный колпачок М25
Монтажная колонка в сборе
Гайка
Крышка соединительной коробки
Хомут из нержавеющей стали Б-250 с замком
Шнур крепления крышки к корпусу

	с клеммным блоком 10 мм²	с клеммным блоком 16 мм²
Максимальное напряжение переменного тока, В	750
Температурный класс	Т4–Т6
Допустимая температура окружающей среды, °С	−60…+55
Эксплуатационная температура (кроме основания монтажной колонки), °С	+110
Максимальный ток нагрузки, А	76	101
Номинальное сечение клемм, мм²	10	16
Максимальное сечение проводника, мм²	16	25
Степень защиты оболочки	IP66
Количество подключаемых нагревательных кабелей	до 3-х

Коробки Терминал ExП-1Р-НК совместимы со следующими типами нагревательных кабелей производства «Термо Нова» и «Термон»: Контур-1Р, TESH.

ООО «Термо-Нова» оставляет за собой право корректировать и пересматривать технические параметры продукции в связи с совершенствованием конструкций и технологии.

Для запроса дополнительной информации свяжитесь с нами удобным для вас способом.

Артикул	Тип соединительной коробки
32.101.21.22	Коробка соединительная Терминал ЕхП-1Р-НК с клеммным блоком 10 мм²
32.16.21.22	Коробка соединительная Терминал ЕхП-1Р-НК с клеммным блоком 16 мм²

Терминал ЕхП-1Р-НК

Коробка соединительная марки Терминал во взрывозащищенном исполнении (Ex) для подключения питания (П), сращивания и концевой заделки нагревательных кабелей Контур-1Р (1Р) настенного крепления (НК).
