- легкий доступ к клеммному блоку для монтажа и регламентированного обслуживания благодаря быстрозажимному резьбовому механизму крышки;
- установка непосредственно на трубопровод;
- корпус из стеклонаполненного полимерного материала, устойчивый к механическим повреждениям, коррозии, ультрафиолету и температурам воздействия до +250 °C;
- съемный клеммный блок на DIN-рейке облегчает выполнение электропроводки системы;
- прочный шнур исключает падение или потерю крышки во время монтажа;
- возможность ввода до трех кабелей;
- высокая степень пыле и влагозащиты – IP66;
- сертифицирована для взрывоопасных зон.

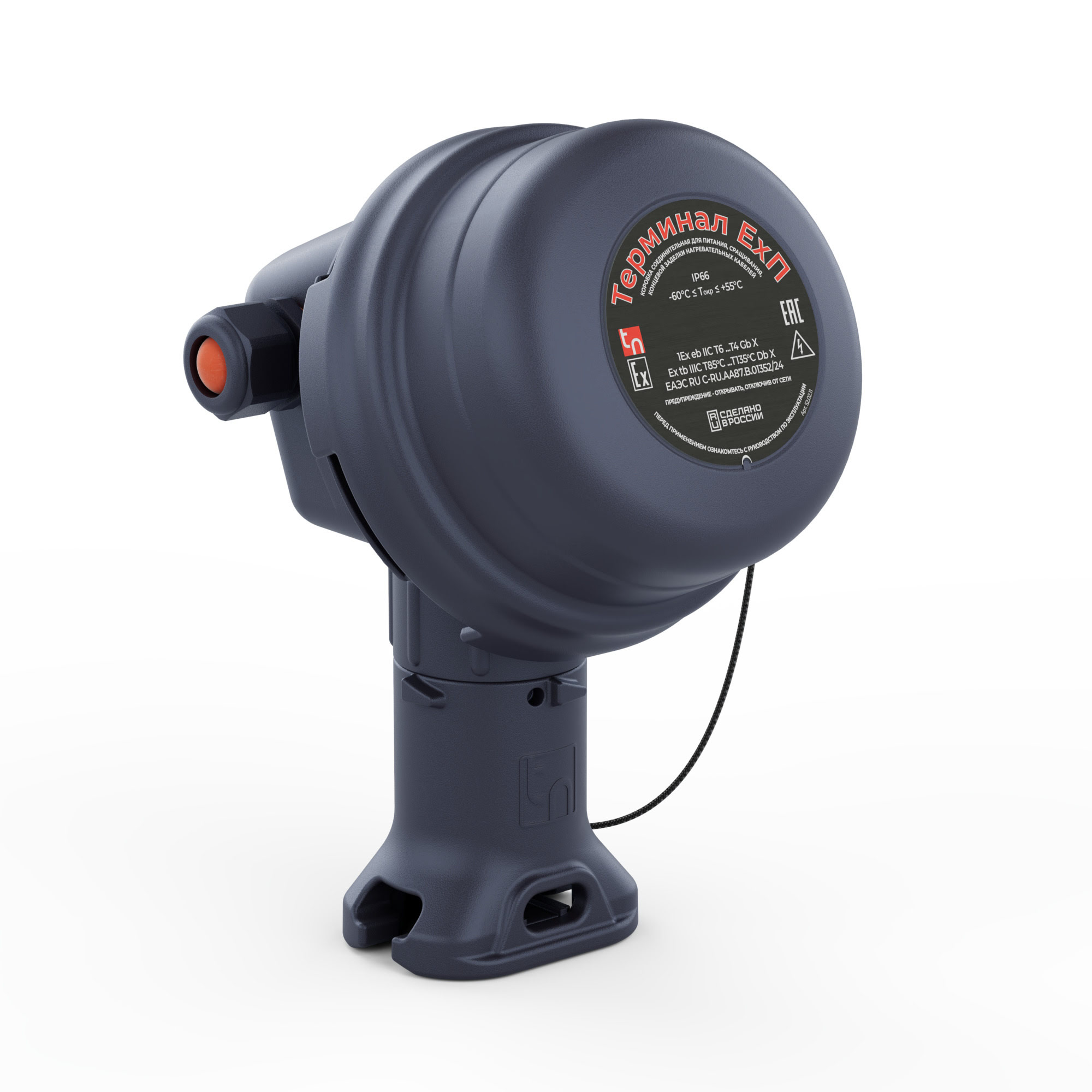

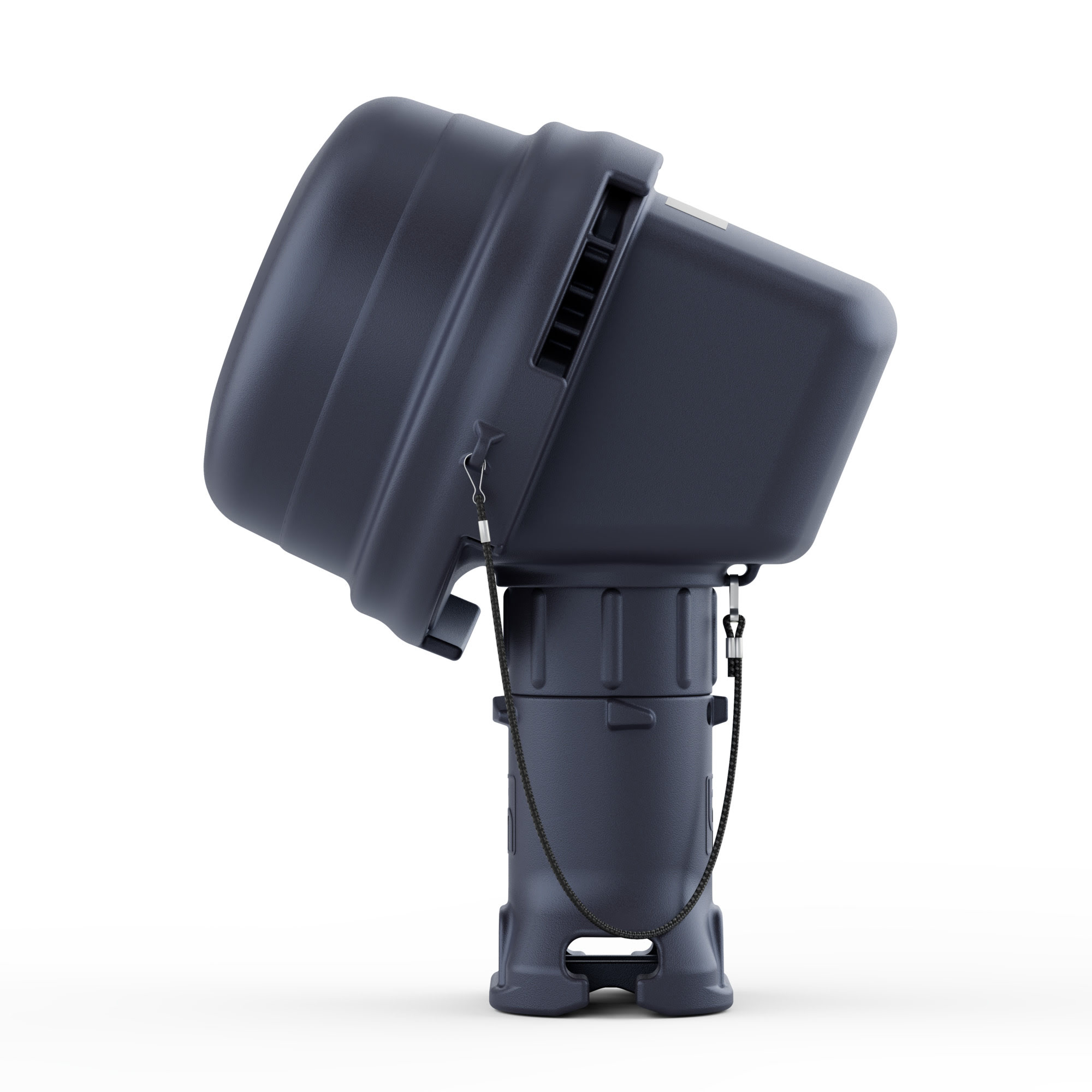

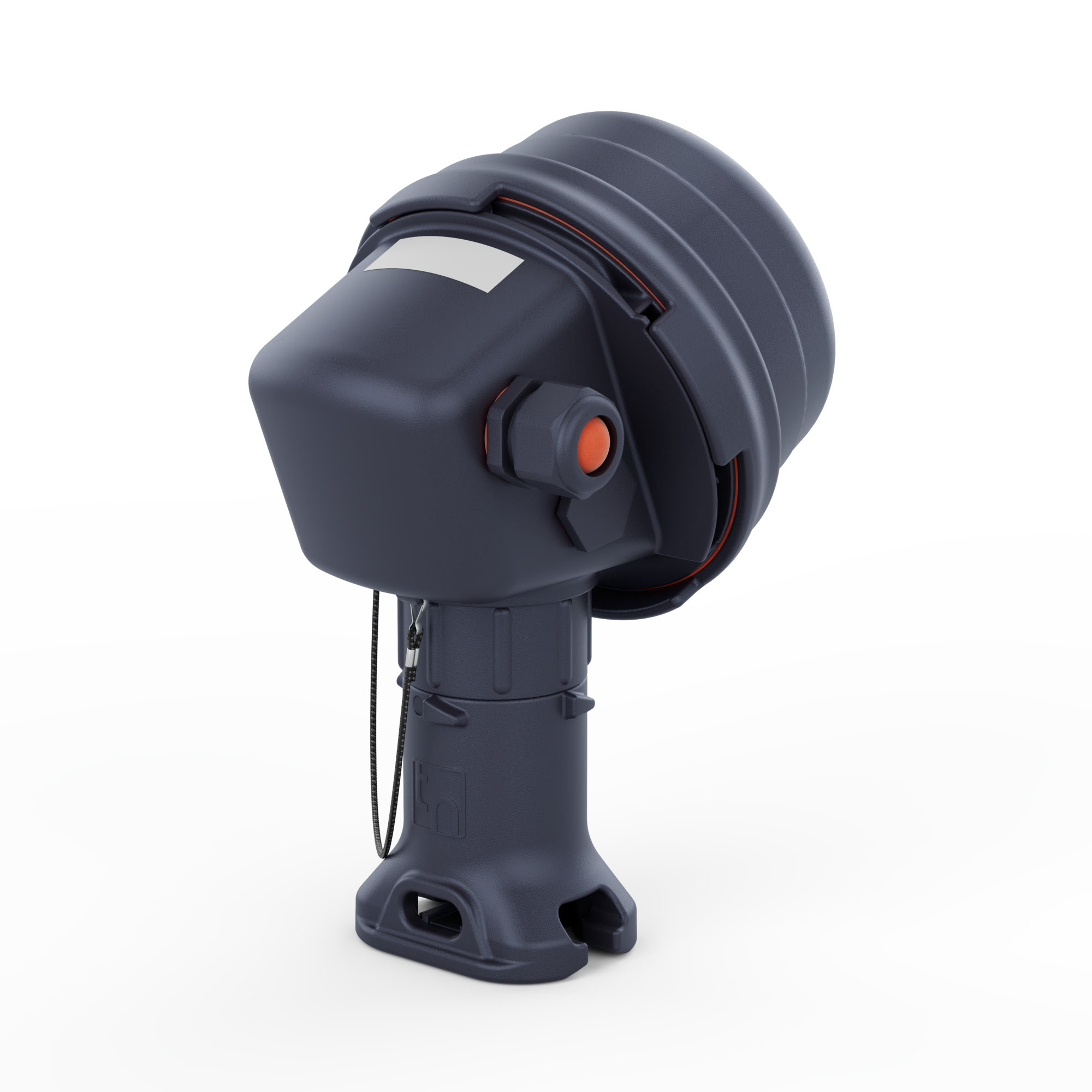

Коробки соединительные Терминал ExП-С-ТК арт. 32.31.01.11
Неметаллические соединительные коробки Терминал ExП-С разработаны специально для подключения источников питания, выполнения Т-образных соединений и конечной заделки до трех нагревательных кабелей параллельного сопротивления от производителей «Термо Нова» и «Термон». Предназначены для эксплуатации во взрывоопасных и общепромышленных зонах.
Конструкция соединительных коробок «Терминал» создана для максимально удобного монтажа на объекте. По техническим характеристикам и применению сопоставима с соединительными коробками Terminator ZP-XP.

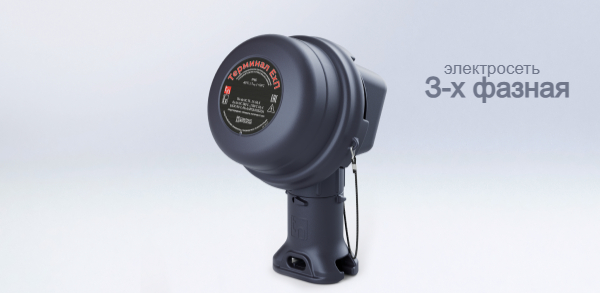

Артикул 32.31.01.11 – это соединительная коробка Терминал ExП для систем электрообогрева на основе кабелей параллельного сопротивления в трехфазных цепях, с клеммным блоком 10 мм2, для установки непосредственно на трубопровод.
- Преимущества
- Состав комплекта
- Тех характеристики
- Артикулы
- Условное обозначение
- Дополнительно
- Сертификаты и декларации
- Корпус соединительной коробки в сборе
- Блок клемм 10 мм2 с перемычками и DIN-рейкой
- Заглушка M25
- Монтажная колонка в сборе
- Гайка
- Крышка соединительной коробки
- Направляющая для хомута
- Хомут из нержавеющей стали Б-250 с замком
- Шнур крепления крышки к корпусу
| Максимальное напряжение переменного тока | 750 В |
| Температурный класс | T4–T6 |
| Допустимая температура окружающей среды | −60…+55 °С |
| Максимальная температура поверхности трубы/эксплуатационная температура основания монтажной колодки | +250 °С |
| Эксплуатационная температура (кроме основания монтажной колодки) | +110 °С |
| Тип электрического подключения | клеммные колодки |
| Максимальный ток нагрузки | 76 А |
| Номинальное сечение клемм | 10 мм2 |
| Максимальное сечение проводника | 16 мм2 |
| Степень защиты оболочки | IP66 |
| Количество подключаемых нагревательных кабелей | до 3-х |
Коробки Терминал ExП-С-ТК совместимы со следующими типами нагревательных кабелей: Контур-СН, Контур-СН(КВ), Контур-СВ, Контур-СВ(У), Контур-ПР, Контур-ПРВ, BSX, RGS, RSX, VSX, VSX-HT, HTSX, USX, KSX, FP, HPT, BTV-CT, QTVR, HTV, XTV, BTV-CR, KTV.
ООО «Термо-Нова» оставляет за собой право корректировать и пересматривать технические параметры кабелей в связи с совершенствованием конструкций и технологии.
Для запроса дополнительной информации свяжитесь с нами удобным для вас способом.
| Артикул | Тип соединительной коробки |
| 32.31.01.11 | Коробка соединительная Терминал ЕхП-С-ТК для трехфазной электрической сети2 |
Терминал ЕхП-С-ТК
Коробка соединительная марки Терминал во взрывозащищенном исполнении (Ex) для подключения питания (П), сращивания и концевой заделки саморегулирующихся нагревательных кабелей (С) и нагревательных кабелей предельной мощности для крепления на трубопроводе (ТК).
Заказываются отдельно:
| Кабельный ввод силового кабеля взрывозащищенный М25 |
| Хомуты из нержавеющей стали с замком для установки на трубопровод с диаметром более 250 мм |
Сертификат соответствия Техническому регламенту Таможенного Союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011)
