- легкий доступ к клеммному блоку для монтажа и регламентированного обслуживания благодаря быстрозажимному резьбовому механизму крышки;
- установка непосредственно на трубопровод;
- корпус из стеклонаполненного полимерного материала, устойчивый к механическим повреждениям, коррозии, ультрафиолету и температурам воздействия до +250 °C;
- съемный клеммный блок на DIN-рейке облегчает выполнение электропроводки системы;
- прочный шнур исключает падение или потерю крышки во время монтажа;
- возможность ввода до трех кабелей;
- высокая степень пыле- и влагозащиты – IP66;
- сертифицирована для взрывоопасных зон.

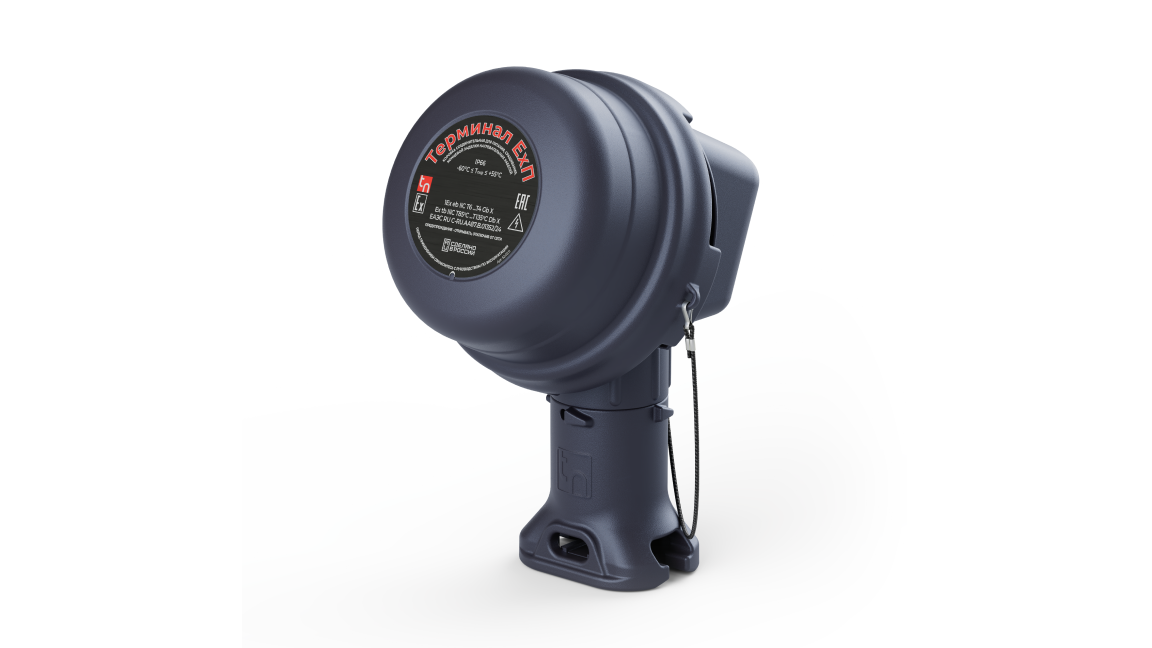

Коробки соединительные Терминал ExП-С-ТК
Неметаллические соединительные коробки Терминал ExП-С-ТК разработаны специально для подключения источников питания, выполнения Т-образных соединений и конечной заделки до трех нагревательных кабелей параллельного сопротивления от производителей «Термо Нова» и «Термон», с установкой непосредственно на трубопроводе. Предназначены для эксплуатации во взрывоопасных и общепромышленных зонах.
Конструкция соединительных коробок «Терминал» создана для максимально удобного монтажа на объекте. Терминал ExП-С-ТКП о техническим характеристикам и применению продукция сопоставим с Terminator ZP-XP.
- Преимущества
- Состав комплекта
- Тех характеристики
- Артикулы
- Условное обозначение
- Дополнительно
- Сертификаты и декларации
- Корпус соединительной коробки в сборе
- Блок клемм с перемычками и DIN-рейкой
- Заглушка M25
- Монтажная колонка в сборе
- Гайка
- Крышка соединительной коробки
- Направляющая для хомута
- Хомут из нержавеющей стали Б-250 с замком
- Шнур крепления крышки к корпусу
| Характеристики | Арт. 32.101.01.11, 32.31.01.11 |
Арт. 32.161.01.11 |
| Максимальное напряжение переменного тока | 750 В | |
| Температурный класс | T4–T6 | |
| Допустимая температура окружающей среды | −60…+55 °С | |
| Максимальная температура поверхности трубы/эксплуатационная температура основания монтажной колодки | +250 °С | |
| Эксплуатационная температура (кроме основания монтажной колодки) | +110 °С | |
| Тип электрического подключения | клеммные колодки | |
| Максимальный ток нагрузки | 76 А | 101 А |
| Номинальное сечение клемм | 6 мм2 | 16 мм2 |
| Максимальное сечение проводника | 10 мм2 | 25 мм2 |
| Степень защиты оболочки | IP66 | |
| Количество подключаемых нагревательных кабелей | до 3-х | |
Коробки Терминал ExП-С-ТК совместимы со следующими типами нагревательных кабелей: Контур-СН, Контур-СН(КВ), Контур-СВ, Контур-СВ(У), Контур-ПР, Контур-ПРВ, BSX, RGS, RSX, VSX, VSX-HT, HTSX, USX, KSX, FP, HPT, BTV-CT, QTVR, HTV, XTV, BTV-CR, KTV.
ООО «Термо-Нова» оставляет за собой право корректировать и пересматривать технические параметры кабелей в связи с совершенствованием конструкций и технологии.
Для запроса дополнительной информации свяжитесь с нами удобным для вас способом.
| Артикул | Тип соединительной коробки |
| 32.101.01.11 | Коробка соединительная Терминал ЕхП-С-ТК с клеммным блоком 10 мм2 |
| 32.161.01.11 | Коробка соединительная Терминал ЕхП-С-ТК с клеммным блоком 16 мм2 |
| 32.31.01.11 | Коробка соединительная Терминал ЕхП-С-ТК для трехфазных электрических сетей |
Терминал ЕхП-С-ТК
Коробка соединительная марки Терминал во взрывозащищенном исполнении (Ex) для подключения питания (П), сращивания и концевой заделки саморегулирующихся нагревательных кабелей (С) и нагревательных кабелей предельной мощности для крепления на трубопроводе (ТК).
Заказываются отдельно:
| Кабельный ввод силового кабеля взрывозащищенный М25 |
| Хомуты из нержавеющей стали с замком для установки на трубопровод с диаметром более 250 мм |
Сертификат соответствия Техническому регламенту Таможенного Союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011)
