Соединительные коробки для кабелей Контур-2Р и Контур-3Р
Соединительная коробка Терминал-ExП
Соединительная коробка Терминал-ExП
Взрывозащищенная неметаллическая соединительная коробка ExП

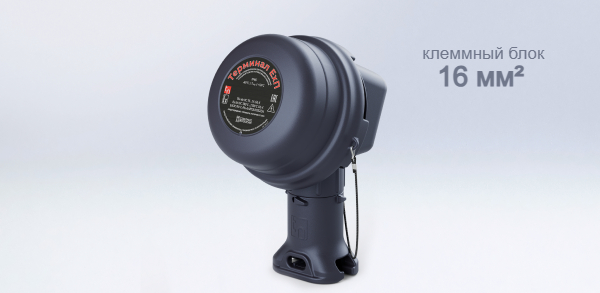

Коробки соединительные Терминал ExП-2Р/3Р-ТК арт. 32.01.22.11

Неметаллические соединительные коробки Терминал ExП-2Р/3Р разработаны специально для подключения источников питания, выполнения Т-образных соединений и конечной заделки до трех нагревательных кабелей марки Контур-2Р и Контур-3Р. Предназначены для эксплуатации во взрывоопасных и общепромышленных зонах.

Конструкция соединительных коробок «Терминал» создана для максимально удобного монтажа на объекте. По техническим характеристикам и применению сопоставима с соединительными коробками Terminator ZP-XP.

Артикул 32.01.22.11 – это соединительная коробка Терминал ExП для систем электрообогрева на основе кабелей последовательного сопротивления Контур-2Р/3Р, с клеммным блоком 16 мм2, для установки непосредственно на трубопровод.

  1. Заказать
Категория:
  • легкий доступ к клеммному блоку для монтажа и регламентированного обслуживания благодаря быстрозажимному резьбовому механизму крышки;
  • установка непосредственно на трубопровод;
  • корпус из стеклонаполненного полимерного материала, устойчивый к механическим повреждениям, коррозии, ультрафиолету и температурам воздействия до +250 °C;
  • съемный клеммный блок на DIN-рейке облегчает выполнение электропроводки системы;
  • прочный шнур исключает падение или потерю крышки во время монтажа;
  • возможность ввода до трех кабелей;
  • высокая степень пыле- и влагозащиты – IP66;
  • сертифицирована для взрывоопасных зон.
  • Корпус соединительной коробки в сборе
  • Блок клемм 16 мм2 с перемычками и DIN-рейкой
  • Заглушка M25
  • Монтажная колонка в сборе
  • Гайка
  • Крышка соединительной коробки
  • Направляющая для хомута
  • Хомут из нержавеющей стали Б-250 с замком
  • Шнур крепления крышки к корпусу
Максимальное напряжение переменного тока750 В
Температурный классT4–T6
Допустимая температура окружающей среды−60…+55 °С
Максимальная температура поверхности трубы/эксплуатационная температура основания монтажной колодки+250 °С
Эксплуатационная температура (кроме основания монтажной колодки)+110 °С
Тип электрического подключенияклеммные колодки
Максимальный ток нагрузки101 А
Номинальное сечение клемм16 мм2
Максимальное сечение проводника25 мм2
Степень защиты оболочкиIP66
Количество подключаемых нагревательных кабелейдо 2-х

Коробки Терминал ExП-С-ТК совместимы со следующими типами нагревательных кабелей «Термо Нова» и «Термон»: Контур-2Р, Контур-3Р, TEK.

ООО «Термо-Нова» оставляет за собой право корректировать и пересматривать технические параметры кабелей в связи с совершенствованием конструкций и технологии.

Для запроса дополнительной информации свяжитесь с нами удобным для вас способом.

АртикулТип соединительной коробки
32.01.22.11Коробка соединительная Терминал ЕхП-2Р/3Р-ТК с клеммным блоком 16 мм2

Терминал ЕхП-2Р/3Р-ТК

Коробка соединительная марки Терминал во взрывозащищенном исполнении (Ex) для подключения питания (П), сращивания и концевой заделки нагревательных кабелей Контур-2Р (2Р) и Контур-3Р (2Р) и нагревательных кабелей предельной мощности для крепления на трубопроводе (ТК).

Заказываются отдельно:

Кабельный ввод силового кабеля взрывозащищенный М25
Хомуты из нержавеющей стали с замком для установки на трубопровод с диаметром более 250 мм

Сертификат соответствия Техническому регламенту Таможенного Союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011)
