- легкий доступ к клеммному блоку для монтажа и регламентированного обслуживания благодаря быстрозажимному резьбовому механизму крышки;
- установка непосредственно на трубопровод;
- корпус из стеклонаполненного полимерного материала, устойчивый к механическим повреждениям, коррозии, ультрафиолету и температурам воздействия до +250 °C;
- съемный клеммный блок на DIN-рейке облегчает выполнение электропроводки системы;
- прочный шнур исключает падение или потерю крышки во время монтажа;
- возможность ввода до трех кабелей;
- высокая степень пыле и влагозащиты – IP66;
- сертифицирована для взрывоопасных зон.

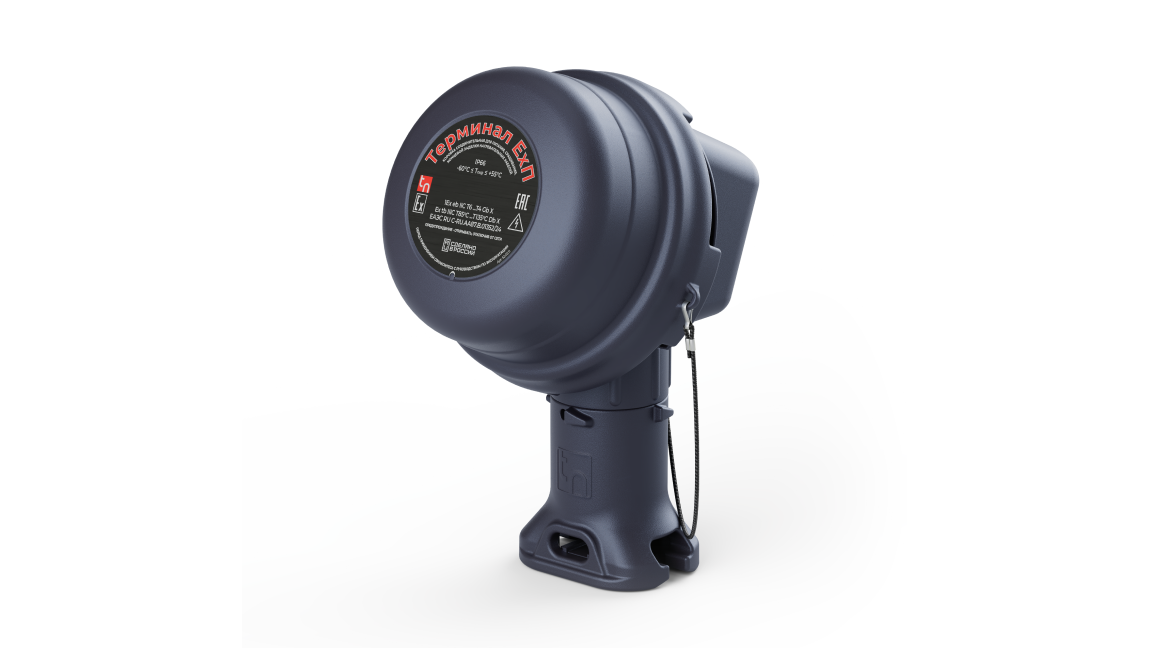

Коробки соединительные Терминал ExП-1Р-ТК
Неметаллические соединительные коробки Терминал ExП-1Р-ТК разработаны специально для подключения источников питания, выполнения Т-образных соединений и конечной заделки до трех одножильных нагревательных кабелей последовательного сопротивления в полимерной оболочке марки Контур-1, с установкой непосредственно на трубопроводе. Предназначены для эксплуатации во взрывоопасных и общепромышленных зонах.
Конструкция соединительных коробок «Терминал» создана для максимально удобного монтажа на объекте. По техническим характеристикам и применению коробки Терминал ExП-1Р-ТК сопоставимы с соединительными коробками Terminator ZP-XP.
- Преимущества
- Состав комплекта
- Тех характеристики
- Артикулы
- Условное обозначение
- Дополнительно
- Сертификаты и декларации
- Корпус соединительной коробки в сборе
- Блок клемм 10 мм2 или 16 мм2 с перемычками и DIN-рейкой
- Заглушка M25
- Монтажная колонка в сборе
- Гайка
- Крышка соединительной коробки
- Направляющая для хомута
- Хомут из нержавеющей стали Б-250 с замком
- Шнур крепления крышки к корпусу
| Характеристика | Арт. 32.101.21.11 | Арт. 32.16.21.11 |
| Максимальное напряжение переменного тока, В | 750 | |
| Температурный класс | Т4–Т6 | |
| Допустимая температура окружающей среды, °С | −60…+55 | |
| Максимальная температура поверхности трубы / эксплуатационная температура основания монтажной колонки, °С | +250 | |
| Эксплуатационная температура (кроме основания монтажной колонки), °С | +110 | |
| Максимальный ток нагрузки, А | 76 | 101 |
| Номинальное сечение клемм, мм2 | 10 | 16 |
| Максимальное сечение проводника, мм2 | 16 | 25 |
| Степень защиты оболочки | IP66 | |
| Количество подключаемых нагревательных кабелей | до 3-х | |
Коробки Терминал ExП-1Р-ТК совместимы со следующими типами нагревательных кабелей производства «Термо Нова» и «Термон»: Контур-1Р, TESH.
ООО «Термо-Нова» оставляет за собой право корректировать и пересматривать технические параметры кабелей в связи с совершенствованием конструкций и технологии.
Для запроса дополнительной информации свяжитесь с нами удобным для вас способом.
| Артикул | Тип соединительной коробки |
| 32.101.21.11 | Коробка соединительная Терминал ЕхП-1Р-ТК с клеммным блоком 10 мм2 |
| 32.16.21.11 | Коробка соединительная Терминал ЕхП-1Р-ТК с клеммным блоком 16 мм2 |
Терминал ЕхП-1Р-ТК
Коробка соединительная марки Терминал во взрывозащищенном исполнении (Ex) для подключения питания (П), сращивания и концевой заделки нагревательных кабелей Контур-1Р (1Р) и нагревательных кабелей предельной мощности для крепления на трубопроводе (ТК).
Заказываются отдельно:
| Кабельный ввод силового кабеля взрывозащищенный М25 |
| Хомуты из нержавеющей стали с замком для установки на трубопровод с диаметром более 250 мм |
Сертификат соответствия Техническому регламенту Таможенного Союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011)
