- греющий кабель постоянной мощности параллельного сопротивления;
- обеспечивает постоянное значение удельной выходной мощности на всех участках независимо от температуры обогреваемого объекта;
- не подвержен действию бросков пусковых токов при холодном пуске;
- в случае повреждения одного участка остальные продолжают функционировать, что повышает надежность системы;
- фторполимерная оболочка обеспечивает стойкость к коррозии и возможность монтажа в каналах;
- может быть нарезан на любую необходимую длину;
- сертифицирован для взрывоопасных зон;
- cравним по характеристикам с кабелем Thermon FP.
Кабель нагревательный постоянной мощности параллельного сопротивления Контур-ПР
Контур-ПР – нагревательный кабель постоянной мощности параллельного сопротивления для систем промышленного обогрева трубопроводов, резервуаров, технологических установок и других объектов, где требуется равномерное распределение тепла.
Конструкция параллельного сопротивления позволяет нарезать кабель Контур-ПР на отрезки нужной длины непосредственно на месте монтажа, исходя из размеров обогреваемого участка.
- Преимущества
- Конструкция
- Тех характеристики
- Артикулы
- Условное обозначение
- Дополнительно
- Сертификаты и декларации

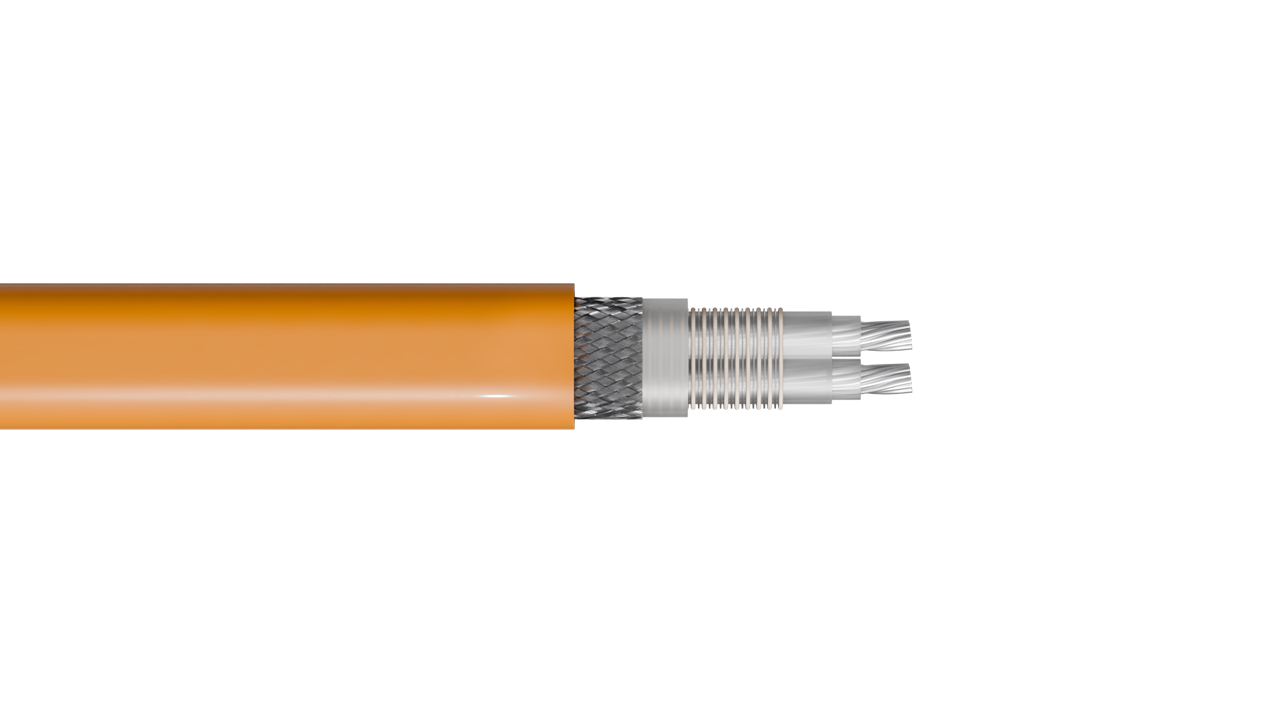

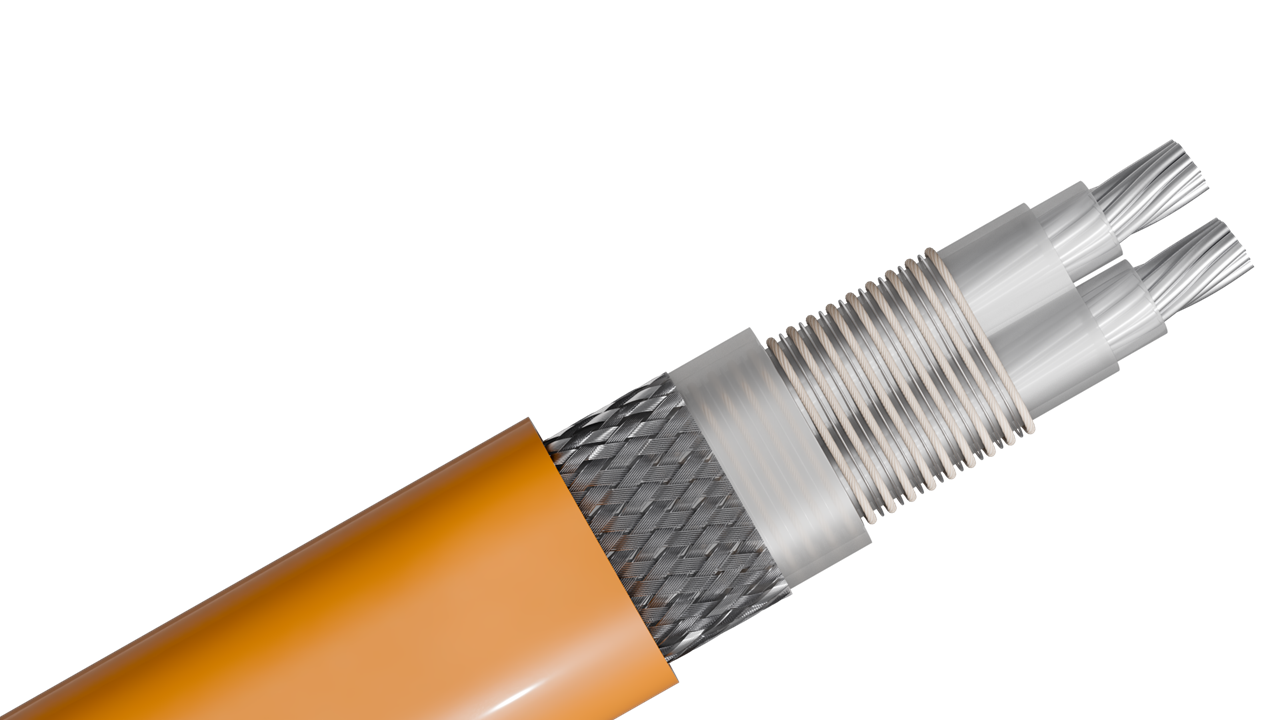

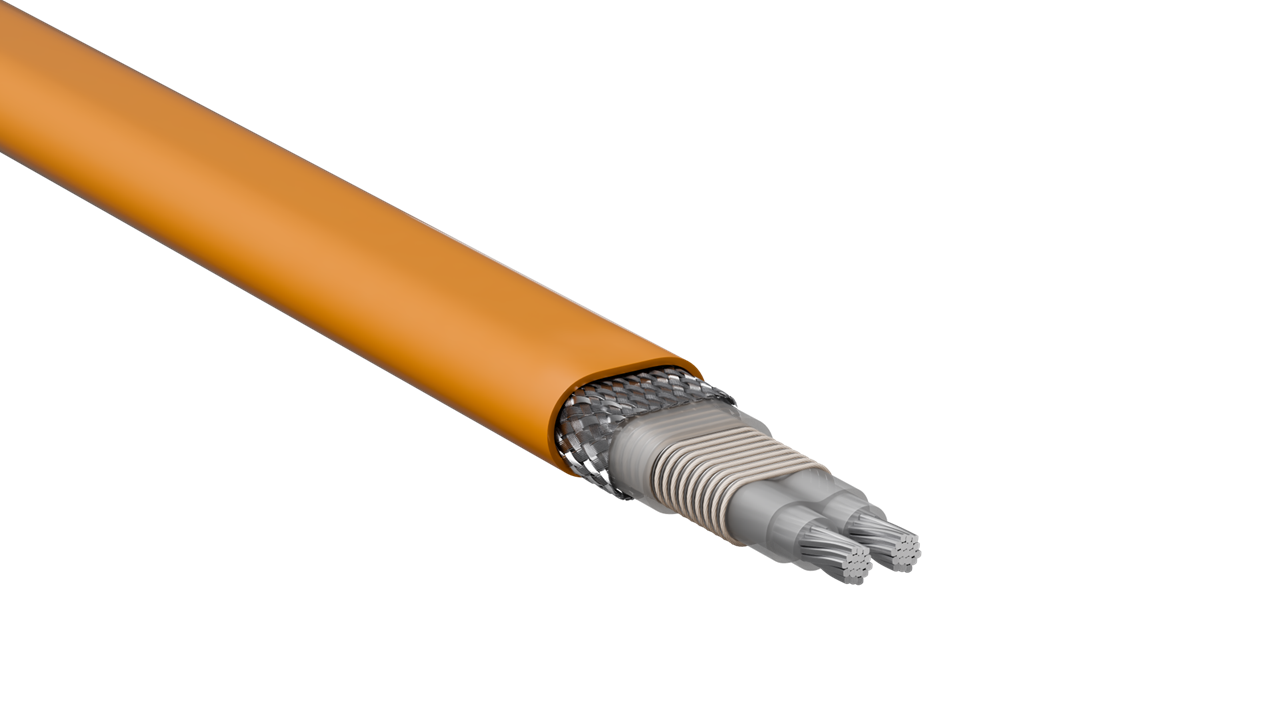

- Медные токоведущие жилы (3,3 мм2 или 12 AWG).
- Разделительная нить из стекловолокна.
- Фторполимерная диэлектрическая изоляция.
- Луженая медная оплетка.
- Фторполимерная внешняя оболочка (Ф) обеспечивает дополнительную защиту кабеля и оплетки от органических химикатов и коррозии.
| Характеристики | Контур-ПР |
| Номинальная мощность (Вт/м при 10 ºС) | 7,5-44 |
| Температурный класс1 | T3−Т6 |
| Номинальное напряжение питания2 | 120 В (~), 230 В (~), 240 В (~), 277 В (~), 347 В (~), 380 В (~), 400 В (~), 415 В (~), 480 В (~), 575 В (~), 690 В (~), 750 В (~) |
| Максимальная температура поддержания | 65 °C |
| Максимальная температура длительного воздействия электронагреватель выключен | 200 °C |
| электронагреватель включен | 65 °C |
| Минимальная температура монтажа | –60 °C |
| Минимальный радиус изгиба | 10 мм при –15 °C |
1. Температурный класс в соответствии с ГОСТ 31610.0-2019, ГОСТ 31610.30-1-2017.
ООО «Термо-Нова» оставляет за собой право корректировать и пересматривать технические параметры кабелей в связи с совершенствованием конструкций и технологии.
Для запроса дополнительной информации свяжитесь с нами удобным для вас способом.
Артикул | Тип кабеля |
| 13.02.08.03 | Кабель нагревательный параллельного сопротивления постоянной мощности Контур-ПР7.5 |
| 13.02.15.03 | Кабель нагревательный параллельного сопротивления постоянной мощности Контур-ПР15 |
| 13.02.24.03 | Кабель нагревательный параллельного сопротивления постоянной мощности Контур-ПР20 |
| 13.02.30.03 | Кабель нагревательный параллельного сопротивления постоянной мощности Контур-ПР30 |
| 13.02.11.03-400 | Кабель нагревательный параллельного сопротивления постоянной мощности Контур-ПР11-400 |
| 13.02.18.03-400 | Кабель нагревательный параллельного сопротивления постоянной мощности Контур-ПР18-400 |
| 13.02.41.03-400 | Кабель нагревательный параллельного сопротивления постоянной мощности Контур-ПР41-400 |
Контур-ПРXX—YY, где
XX – значение удельной выходной мощности при 10 °C: 7,5–44 Вт/м;
YY – значение напряжения питания при 50 Гц: отсутствие символа – 230 В; 400 – 400 В.
«Термо Нова» предлагает сопутствующую продукцию для заделки, сращивания, монтажа и ремонта кабеля саморегулирующегося Контур-ПР:
| НЗК-3 | Набор для ввода питания и концевой заделки |
| НС-3 | Набор для концевой заделки или сращивания в коробках Терминал ЕхИК и Терминал ЕхC/К |
| СЛ-1 | Лента стеклотканевая с клеящим слоем монтажная шириной 20 мм и длиной 33 м |
| Таблички предупреждающие | |
Сертификаты соответствия Техническим регламентам Таможенного Союза:
- «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011)
- «О безопасности низковольтного оборудования» (ТР ТС 004/2011)
